Definicion fuente de poder ATX

Fuente ATX



La fuente ATX es un disposiitivo que se monta internamente en el gabinete de la computadora y se encarga basicamente de transformar la corriente alterna de la linea electrica comercial en corriente directa, la cual es utilizada por los elementos electronicos y electricos de la computadora. Otras funciones es la de suministrar la cantidad de corriente y voltaje que los dispositivos requieren asi como protegerlos de problemas como subidas de voltaje.

conectores de la fuente de poder

Características de la fuente ATX

Es de encendido digital, es decir, tiene un pulsador que al activarse regresa a su estado inicial, sin embargo ya generó la función deseada de encender ó apagar. Algunos modelos integran un interruptor trasero para evitar consumo innecesario de energía eléctrico durante el estado de reposo "Stand By". Este tipo de fuentes se integran desde los equipos con microprocesador Intel® Pentium MMX hasta los equipos con los mas modernos microprocesadores.

Es una fuente que se queda en "Stand By" ó en estado de espera, por lo que consumen electricidad aún cuando el equipo este "apagado", lo que también le da la capacidad de ser manipulada con software.

Partes que componen una fuente ATX

Externamente consta de los soguientes elementos asi:

Ventilador: expulsa el aire caliente del interior de la fuente y el gabinete, para mantener frescos los circuitos.

Interruptor de seguridad: permite encender la fuente de manera mecanica

Conector de alimentacion: recibe el cable de corriente desde el enchufe domestico

Selector de voltaje: permite seleccionar el voltaje

Conector sata: utilizado para alimentar los discos duros y las unidades opticas tipo Sata

Conector de cuatro terminales: utilizado para alimentar de manera directa al microprocesador

Conector ATX: alimenta de lectricidad la tarjeta principal

Conector de cuatro terminales IDE: utilizado para alimentar los discos duros y las unidades opticas

Conector de cuatro terminales FD: alimenta las disqueteras

Potencia de la fuente ATX pinout

Las fuentes ATX comerciales tienen Wattajes de: 300 Watts (W), 350 W, 400 W, 480 W, 500 W, 630 W, 1200 W y hasta 1350 W. Repasando algunos términos de electricidad, recordemos que la electricidad no es otra cosa mas que electrones circulando a través de un medio conductor. La potencia eléctrica de una fuente ATX se mide en Watts (W) y esta variable está en función de otros dos factores:

El voltaje: es la fuerza con que son impulsados los electrones a traves de la linea electrica domestica. Se mide en voltios y en nuestro caso es de 127 V.

La corriente: es la cantidad de electrones que circulan por un punto especifico cada segundo

Funcionamiento de la fuente ATX

En la siguiente lista se muestran las diferentes etapas por las que la electricidad es transformada para alimentar los dispositivos de la computadora.

1.- Transformación: el voltaje de la línea doméstica se reduce de 127 Volts a aproximadamente 12 Volts  ó 5 V. Utiliza un elemento electrónico llamado bobina reductora.

2.- Rectificación: se transforma el voltaje de corriente alterna en voltaje de corriente directa, esto lo hace dejando pasar solo los valores positivos de la onda (se genera corriente continua), por medio de elementos electrónicos llamados diodos

3.- Filtrado: esta le da calidad a la corriente continua y suaviza el voltaje, por medio de elementos electrónicos llamados capacitores.

4.- Estabilización: el voltaje ya suavizado se le da la forma lineal que utilizan los dispositivos. Se usa un elemento electrónico especial llamado circuito integrado. Esta fase es la que entrega la energía necesaria la computadora.

Lectura de la fuente de poder

Cuidados para instalarla con ciertos requerimientos:

Si vamos a instalar una tarjeta de video, tenemos que precisar si nuestra fuente tiene la cantidad de corriente suficiente para darle alimentación a nuestro computador.

Por ello hay que mirar las especificaciones del fabricante.

-          Verificar los amperios

-           Verificar los wats de potencia.

Por ejemplo si tenemos una fuente de 300 W entonces:

Wattaje= Voltaje X Corriente, W= V*A >>> A= 300 W/127 V A= 2.3 (Cantidad de corriente)

Ejercicio

La fuente  se divide en dos zonas:

1. Etapa Primaria: Recibe la corriente de la red  para rectificarla y reducirla al valor de trabajo, se conecta por los lados de cables de energía. Cuenta con capacitores electrolíticos de gran tamaño. Usados en la rectificación de la corriente de línea, Diodos que forman parte de la etapa de rectificación y los componentes que bajan el valor de la tensión conocidos como conversor DC.
2. Etapa Secundaria: genera y regula las tensiones a cada uno de los componentes del computador. Se ubica al lado del paquete de cables que se distribuyen en el interior del gabinete.

Definicion de electricidad

Para comprender la electricidad hay que conocer la estructura basica del atomo de los cuales se forma toda la materia que conocemos, para este tema nos basaremos en la teoria de Niels Bohr:

Protones: son particulas con carga positiva (+)

Neutrones: son particulas sin carga (o)

Electrones: son particulas con carga negativa (-)

Nucleo: es el centro del atomo y se forma de la union de protones y neutrones

Niveles energeticos: son las orbitas alrededor del nucleo, en las cuales giran los electrones.

Electricidad

Es el flujo de electrones atraves de un conductor desde un punto que tiene exceso de ellos, hasta otro que tiene pocos, estos por que en la naturaleza, todo fenomeno tiende al equilibrio. Basandonos en la idea de que la carga del electron es negativa deducimos que la electricidad tambien lo es.

Unidades de Medidas Electricas

Voltaje: (V) es la presion a la que son impulsados los electrones a traves de un circuito tension o presion electrica. Su unidad de medida es el volt.

Intensidad de corriente o corriente electrica: Es la cantidad de electrones que pasa por un punto en especifico durante un segundo. Su unidad de medida es el Amper (A).

Resistencias: es la oposicion qque presenta el conductor o algun elemento al flujo de corriente electrica. Su unidad de medida es ohmio.

Ley de ohm: se trata de una formula desarrollada por George Simon Ohm en 1826 la cual relaciona las tres magnitudes basicas (Voltaje, Intensidad y resistencia electrica); se expresa I=V/R

Potencial electrico:es la rapidez con que se consume o disipa la energia electrica. Se obtiene multiplicando el voltaje por intensidad de corriente. P=V*I

Tipos de corriente electrica

Es indispensable mencionar que los computadores utilizan  corriente directa aunque la electricidad que toman del enchufe es alterna. El proceso de transformacion lo hace mediante la fuente de alimentacion.

Corriente directa (Direct current) es corriente que tiene un solo tipo de sentido, se utiliza para alimentar los dispositivos de la computadora.

Corriente alterna (Alternt current) es una corriente que va alternando su sentido. cada segundo cambia de sentido unas sesenta veces. Es la electricidad que se encuentra en los enchufes domesticos.

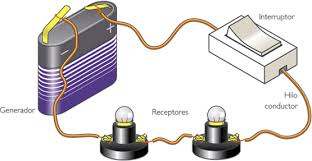

Circuito electrico

Es el camino que siguen los electrones para llegar de un punto con mayor cantidad hacia el punto que tiene menos.un circuito electrico completo consta de los siguientes elementos:

Fuente: es el elemento que suministra electricidad puede ser el enchufe o una bateria.

Conductor: es el elemento que permite el flujo de electricidad (un cable)

Carga: es el elemento que aprovecha el flujo de electrones para realizar algun efecto (iluminar¸moverse)

Interruptor: permite o no, el paso de corriente

Tipos de Circuitos Electricos

Serie: la electricidad que fluye tiene que pasar por cada uno de los elementos antes de llegar a la fuente de suministro.

Voltaje total= V. Carga + V. Carga 2

Resistencia total =Ω carga 1 + Ω carga 2

Intensidad total= es la misma en cada punto

Parelelo: la electricidad se divide para poder alimentar los elementos y toma diferentes caminos por lo que si un elemento falla el sistema puede seguir funcionando

Voltaje total= es el mismo en cada punto

Resistencia total=(1/Ω carga 1+(1/Ω carga2)

Intensidad total=I de la carga 1 + I carga 2

Mixto: es la union de un circuito en serie y uno paralelo, para obtener fenomenos muy especificos.

Como conectar correctamente una computadora

Para alimentarse, la computadora y otros accesorios, tienen un conector de tres contactos, este a su vez recibe alimentacion desde la red electrica domestica, basicamente la ranura de menor tamaño debe corresponder a fase, la ranura mayor a neutro y tierra fisica el central. Es importante mencionar que en la instalacion electrica todos los enchufes deben de tener la misma configuracion, ya que de lo contrario pueden haber errores de transmision de datos en las redes

Bus de datos

Un bus de datos es un dispositivo mediante el cual al interior de una computadora se transportan datos e informacion relevante.

Para  la informatica, el bus es una serie de cables que funcionan cargando datos en la memoria para transportarlos a la unidad central de procesamiento o CPU. En otras palabras, un bus de datos es una autopista o canal de transmisión dentro de la computadora que comunica a los componentes de dicho sistema con el microprocesador. El bus funciona ordenando la informacion que es transmitida de distintas unidades y perifericos a la unidad central, haciendo las veces de semaforo o regulador de prioridades y operaciones a ejecutar.

Su suncionamiento es sencillo: en un bus, todos los distintos nodos que lo componen reciben datos indistintamente, aquellos a los que estos datos no son dirigidos los ignoran y, en cambio, aquellos para los cuales los datos tienen relevancia, los comunican.

Desde el punto de vista tecnico, un bus de datos es un conjunto de cables o conductores electricos en pistas metalicas sobre la tarjeta madre o “mother” del ordenador. Sobre este conjunto de conductores circulan las señales que conducen los datos.

Existen distintos tipos de buses. El bus de direcciones, por ejemplo, vincula el bloque de control de la CPU para colocar datos durante procesos de computo . el bus de control, por otro lado, transporta datos respecto de las operacioes que se encuentran realizando el CPU. El bus de datos propiamente dicho, transporta informacion entre dispositivos de hardware como teclado, mouse, impresora, monitor y tambien de alamacenamiento como el disco duro o memorias moviles.

En diferentes tipos de ordenadores se emplean diversos tipos de buses. Para PC, por ejemplo. Son comunes el  PCI, ISA, VESA, MCA, PATA, SATA y otros como USB o Firewire. En Mac, en cambio, se utilizan los mismos u otros como el NuBus.
